| 驅動形式 | 角行程（0-90°） |
|---|---|
| 驅動電壓 | 單相AC110V 50/60HZ；AC220V 50/60HZ；AC240V 60HZ 三相AC380V 50HZ 直流DC24V.DC36V |
| 輸入信號 | ON-OFF、DC4~20mA或DC1~5V |
| 輸出信號 | ON-0FF、DC4~20mA或DC1~5V |
| 殼體材質 | 鋁合金、不銹鋼 |
| 防護等級 | IP67 |
| 防爆形式 | 防爆型（ExdII BT4、ExdII CT4） |

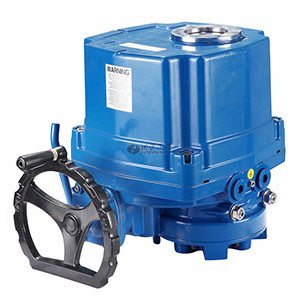

CHQ型電動執行器用于控制0°～270°旋轉的閥門及其他同類產品，如蝶閥、球閥、風門、擋板閥、旋塞閥、百葉閥等，可以廣泛應用于石油、化工、水處理、船舶、造紙、電站、供熱，輕工等各行業中。
執行機構選型
CHQ型電動執行器它以380V/220V/110V交流電源為驅動電源，以4-20mA電流信號或0-10V DC 電壓信號為控制信號，可使閥門運動到所需位置，實現其自動化控制，大輸出扭距達4000N·m。

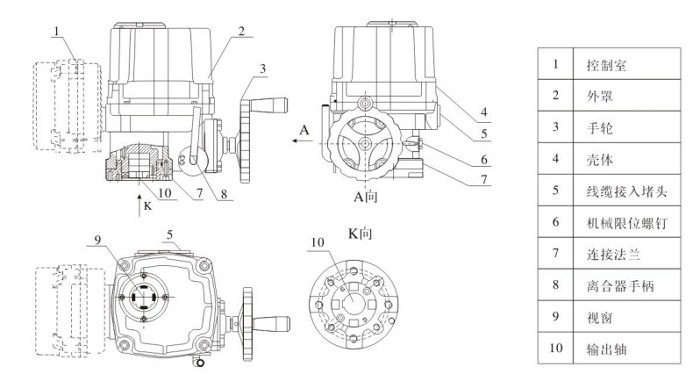

1殼體殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67，NEMA4和6，并有IP68和防爆型供選擇。
2電機全封閉式鼠籠式電機，體積小，扭矩大，慣性力小，絕緣等級為F級，內置過熱保護開關，可防止過熱損壞電機。
3手動結構手輪的設計保證安全可靠、省力、體積小。不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。
（注：在電機不通電的狀況下，電動執行器將保持永久手動狀態）
4指示器指示器安裝在中心軸上，可以觀察閥門位置。鏡面采用凸透鏡設計，不積水，觀察更方便。
5千燥器用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。
6限位開關機械，電子雙重限位。機械限位螺釘可調，安全可靠；電子限位開關由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置，無需電池支持。《微動開關接點均為銀質觸點）。
7扭矩開關可提供過載保護（CHQ-005/008/010除外），在閥門卡澀，有異物時，自動斷開電機電源，更有效的保護閥門和電動執行器不受損壞。（出廠前已設定好，請用戶不要隨意更改設置）
8自鎖精密的雙蝸輪蝸桿機構可高效傳輸大扭矩，效率高，噪音低（大50分貝），壽命長有自鎖功能，防止反轉，傳動部分穩定可靠，出廠已經加滿高效潤滑脂，使用無需再加油。
9防脫螺栓拆除外殼時，螺栓附在殼體上，不會脫落。外部螺栓均采用不銹鋼材質。

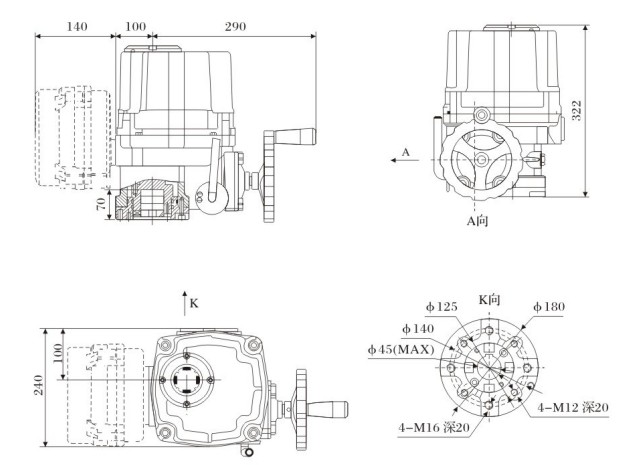

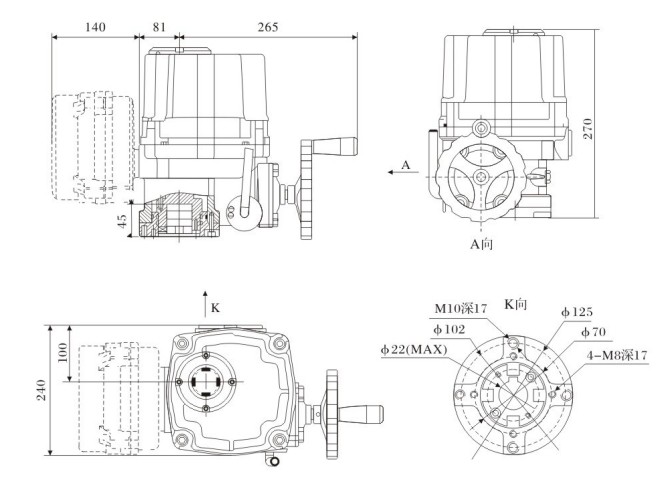

10安裝底部安裝尺寸符合ISO5211國際標準，驅動軸套可拆下根據需要進行加工，適應性強。可以垂直安裝，也可以水平安裝。
11線路控制線路符合單相或三機電源標準，線路布置緊湊合理，接線端子可有效滿足各種附加功能的要求。閥開關到位均有無源接點輸出（可根據客戶要求另行加工）。
12智能模塊采用集成度高，功耗很低的單片機與模擬電路混合的控制板，另采用全金屬外掛式安裝，使執行器電機熱源與控制板有效隔離，很大程度地提高了軟件及硬件的抗干擾性能及耐溫性。
13閥位數字顯示執行器在打開或關閉過程中，閥位的變化在液晶屏上以大數字方式實時顯示。
14相序自動調整智能型執行器自動檢測接入的三相電源相序，無需用戶考慮三相電源的相序問題。
| 型號 Model |
大輸出扭矩 Max output torque |
動作時間 Operating time 60/50HZ |
大 軸徑 Max bore size |
電機 F級 F-class motor |
額定電流(A)50HZ Rated Current(A)50HZ |
手輪轉速 Handwheel revolution |
重量Weight | |||
| 單相 single phase |
三相 three phases |
|||||||||
| N.M | 90° | mm | W | 110V | 220V | 380V | 440V | N | Kg | |
| CHQ-005 | 50 | 18/22 | Φ20 | 20 | 1.10/0.95 | 0 55/0 54 | 0 3/0.3 | N/A | 10 | 75 |
| CHQ-008 | 80 | 18/22 | Φ20 | 20 | 1.10/0.95 | 0.55/0.54 | 0.3/0.3 | N/A | 10 | 75 |
| CHQ-010 | 100 | 18/22 | Φ20 | 20 | 110/0.95 | 0 55/0 54 | 0 30 3 | N/A | 10 | 7 5 |
| CHQ-015 | 150 | 21/25 | Φ22 | 40 | 1.65/1.67 | 0.88/0.84 | 0.31/0.31 | 0.30/0.31 | 11 | 17.3 |
| CHQ-020 | 200 | 21/25 | Φ22 | 40 | 1.67/1.67 | 0 89/0.85 | 0.31/0.31 | 0.30/0 31 | 11 | 173 |
| CHQ-030 | 300 | 26/31 | Φ35 | 90 | 1.85/1.86 | 0.92/0.92 | 0.35/0.35 | 0.34/0.34 | 135 | 22 |
| CHQ-050 | 500 | 26/31 | Φ35 | 90 | 3.60/3.62 | 1.55/1.58 | 0.59/0.59 | 0.58/0.58 | 135 | 23 |
| CHQ-060 | 600 | 26/31 | Φ35 | 120 | 3.65/3.62 | 1.60/2.20 | 0.60/0.59 | 0.59/0.58 | 135 | 23 |
| CHQ-080 | 800 | 31/37 | Φ45 | 180 | 4.10/4.10 | 2.15/2.20 | 0.85/0.85 | 0.79/0.79 | 16 5 | 29 |
| CHQ-120 | 1200 | 31/37 | Φ45 | 180 | 4.20/4.10 | 2.35/2.30 | o.e7/0.87 | 0.81/0.81 | 16.5 | 29 |
| CHQ-200 | 2000 | 93/112 | Φ65 | 180 | 4.10/4.10 | 2152 20 | o.a5/O.a5 | 0.79/0.79 | 49.5 | |
| CHQ-300 | 3000 | 93/112 | Φ65 | 180 | 4.20/4.10 | 2.35/2.30 | 0.85/0.85 | 0.81/0.81 | 49 5 | 75 |
| 電機電源 | 標準：220V AC單相 可選：110V AG單相．380、440V AC 3相．50/60Hz，±10% ???? 24V DC/110V DC/220V DC |
|
| 電機 | 鼠籠式異步電機 | |
| 限位開關 | 開/關,各1AI , SPDT.250V AC 10A | |
| 輔助限位開關 扭矩開關 |
開/關，各1個．SPDT,250V AC 10A 開／關，各1個, SPDT.250V AC 10A |
CHQ-005/008/010除外 |
| 行程 | 90° | 0°-270°可選 |
| 失速保護/操作溫度 | 內置過熱保護．開115℃±5℃/關97℃±5℃ | |
| 指示器 | 連續的位置指示刻度 | |
| 手動操作 | 機械離臺機構，配手輪操作 | |
| 自鎖裝置 | 蝸輪，蝸桿機構提供自鎖 | |
| 機械限位 | 2個外部調整螺栓 | |
| 干燥器 | 7-10W(110/220V AC) | |
| 接線孔 | 2個PF 3/4” | |
| 環境溫度 | 200C_+70℃ | |
| 潤滑 | 鋁基潤滑脂（EP型） | |
| 材料 | 鋼，鋁合金，鋁青銅，聚碳酸酯 | |
| 環境濕度 | 大90% RH | 非凝結 |
| 抗震性能 | X Y Z 10g.0.2-34 Hz,30分 | |
| 外涂層 | 干粉，環氧聚酯，具有超強的防腐能力 |
