氣動刀型閘閥型號：CHPZ673X/CHPZ673F/CHPZ673H

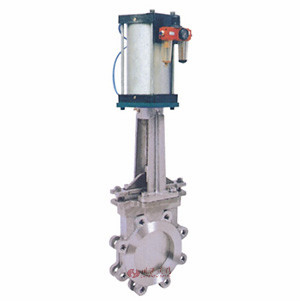

氣動刀型閘閥由氣動執行機構和刀型閘閥組成。刀型閘閥操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸，公稱尺寸 DN50~DN800，可在工作壓力 0.6MPa~1.6MPa。刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物。不銹鋼閘板可防止腐蝕引起的密封泄漏。氣動刀閘閥產品廣泛用于化工、煤碳、制糖、污水、造紙等領域，是一種理想的密封閥門。特別適合于造紙行業在管道上作調節和節流使用。

附件選型
氣動刀型閘閥默認配ZS型氣動活塞式執行機構，選配電磁換向閥(AC220V/DC24V)、接近開關、空氣過濾減壓閥和手輪。

氣動刀型閘閥零部件參數

零件名稱	材質名稱	材質牌號
圓螺母	優質碳素鋼	25
手輪	灰口鑄鋼	HT200
軸承壓蓋	優質碳素鋼	35
閥桿螺母	鋁青銅	ZCuA19Mn2、ZCuA19Fe4Ni4Mn2
閥桿螺母	鋁黃銅	ZCuZn25A16Fe3Mn3
軸承	—	51110
閥桿	不銹鋼	304、316、2Cr13
支架	碳素鋼、不銹鋼	WCB、CF8等
閘板	不銹鋼	304、316、304L、316L、2Cr13
螺栓螺母	優質碳素鋼	35
填料壓蓋	碳素鋼	WCB
填料	柔性石墨盤根石棉根增強四氟纖維盤根	—
閥體	碳素鋼、不銹鋼	WCB、CF8（304）、CF3（304L）、CF8M（316）、CF3M（316L）、密封座堆焊合金或不銹鋼

執行標準

設計標準	JB/T869l-1998 MSS SP-81
法蘭標準	GB/T9113．1-2000
結構長度	GB/T1-5188．2-94
試驗和壓力	GB/T13927-2000

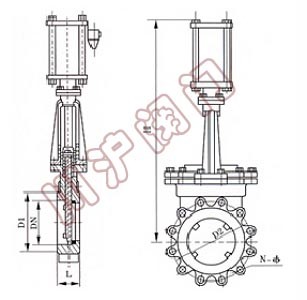

結構圖

氣動刀型閘閥外形尺寸

MPa	DN	L	D	D1	D2	H	N-M	A
1.0	50	43	160	125	100	330	4-M16	180
	65	46	180	145	120	360	4-M16	180
	80	46	195	160	135	390	4-M16	220
	100	52	215	180	155	440	8-M16	220
	125	56	245	210	185	510	8-M16	230
	150	56	280	240	210	600	8-M20	280
	200	60	335	295	265	700	8-M20	360
	250	68	390	350	320	840	12-M20	360
	300	78	440	400	368	960	12-M20	400
	350	78	500	460	428	1110	16-M20	400
	400	102	565	515	482	1250	16-M22	400
	450	114	615	565	532	1380	20-M22	530
	500	127	670	620	585	1530	20-M22	530
	600	154	780	725	685	1800	20-M27	600
	700	165	895	840	800	2150	24-M27	600
	800	190	1010	950	898	2420	24-M30	680
	900	203	1110	1050	1005	2680	28-M30	680
	1000	216	1220	1160	1115	3100	28-M30	700
	1200	254	1450	1380	1325	3450	32-M36	800
1.6	50	43	160	125	99	330	4-M16	180
	65	46	185	145	120	360	4-M16	180
	80	46	200	160	135	390	8-M16	220
	100	52	220	180	155	440	8-M16	220
	125	56	250	210	185	510	8-M16	230
	150	56	285	240	210	600	8-M20	280
	200	60	340	295	265	700	12-M20	360
	250	68	405	355	310	840	12-M22	360
	300	78	460	410	375	960	12-M22	400
	350	78	520	470	435	1110	16-M22	400
	400	102	580	525	485	1250	16-M27	400
	450	114	640	585	545	1380	20-M27	530
	500	127	715	650	609	1530	20-M30	530
	600	154	840	770	720	1800	20-M36	600
	700	165	910	840	788	2150	24-M36	600
	800	190	1025	950	898	2420	24-M36	680
	900	203	1125	1050	998	2680	28-M36	680
	1000	216	1255	1170	1110	3100	28-M42	700
	1200	254	1485	1390	1325	3450

由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要氣動刀型閘閥產品詳細樣本。
